LXRF501是一款高度集成的GNSS/RDSS多模多頻段收發一體射頻芯片。集成三路L波段GNSS射頻通道和BDS RDSS收發通道，四路接收通道與一路發射通道均可獨立工作。L 波段的三路通道均可以覆蓋1.1GHz ~1.7GHz 頻段的射頻信號，RDSS 接收通道可接收2.4GHz頻段BDS RDSS信號，發射通道發射1.6GHz頻段BDS RDSS發射信號。片上集成了混頻器（Mixer）、中頻低通濾波器、可變增益放大器（AGC）、4bit 模數變換器（ADC）、壓控振蕩器（VCO）、小數分頻鎖相環、無電容低壓差線性穩壓器（capless LDO）和DCDC 電路。

（1）高度集成的多模多頻收發一體的GNSS/RDSS射頻芯片

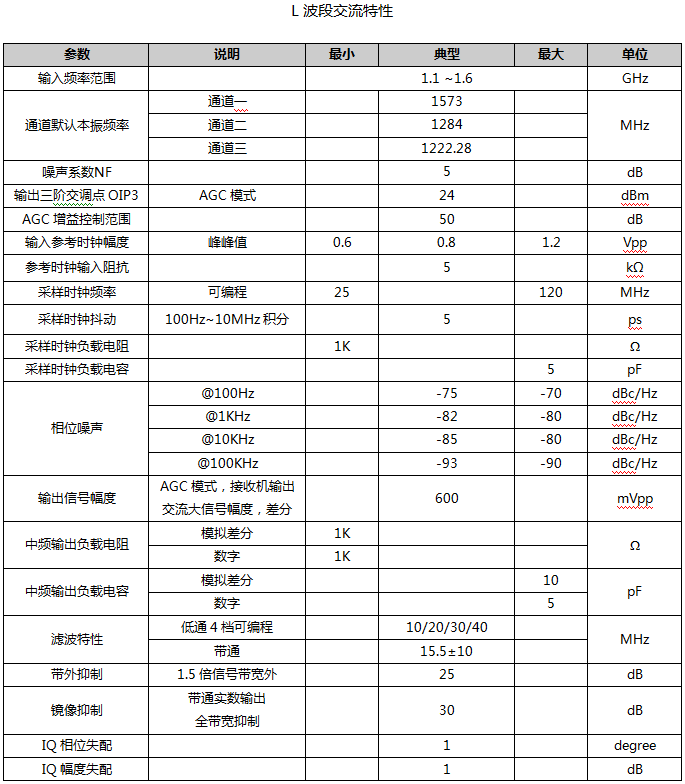

（2）L 頻段的三路通道可同時或獨立工作，各通道均可覆蓋1.1GHz~1.7GHz 頻段的射頻信號, 可以通過配置SPI，實現寬帶或窄帶并行接收，但通道3 只有帶通輸出

（3）前兩個L頻段通道可配置為零中頻正交IQ輸出模式（帶寬10MHz～40MHz可編程），也可配置為15MHz±10MHz實數輸出

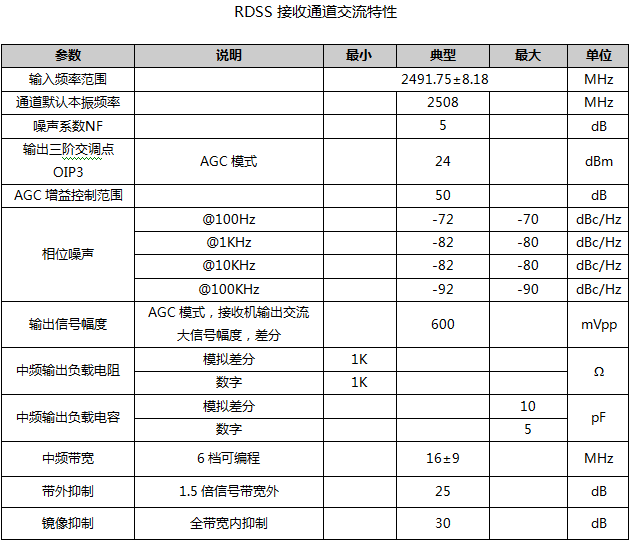

（4）RDSS頻段接收通道頻段為2.4GHz，中頻為16.75MHz±9MHz實數輸出

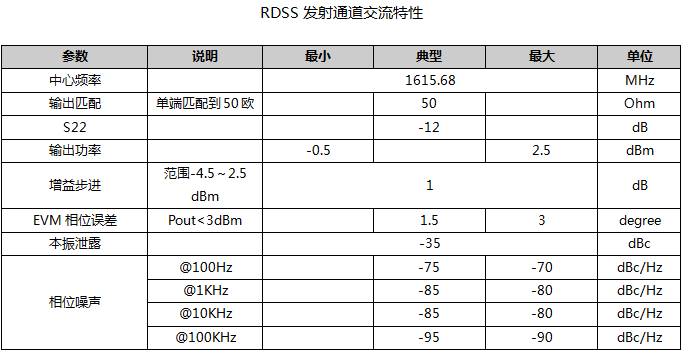

（5）RDSS頻段發射通道頻段為1.6GHz，中頻帶寬為±4MHz的BPSK信號

（6）AD采樣時鐘25MHz～120MHz可編程，默認輸出80MHz，時鐘抖動小于5ps

（7）默認參考時鐘頻率為10MHz；參考輸入時鐘典型頻率有10MHz/13MHz/16.368MHz

（8）19.2MHz/20MHz/25MHz/26MHz/40MHz

（9）三線SPI數字控制接口

（10）支持模擬（差分）和數字中頻基帶接口，可通過硬線切換接口方式，數字中頻為4/3bit 輸出。AD輸出支持SIGN/MAG、無符號二進制、補碼二進制三種編碼方式

（11）QFN64 8mm×8mm封裝，尺寸小，可應用于小尺寸場合

      多模多頻導航收發機

      BDS RDSS指揮機/用戶機

      車載導航終端

      手持設備

      船舶導航定位
